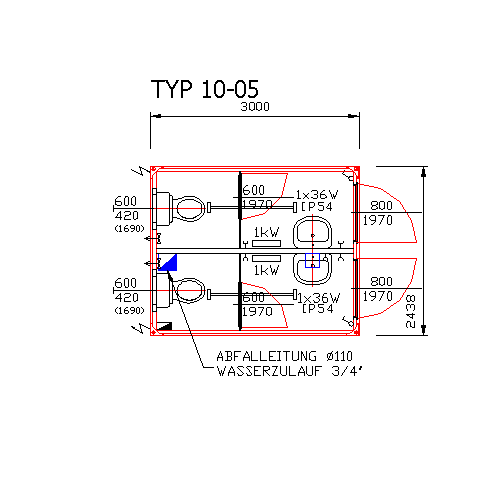

Sanitärcontainer – SYSTEM OFC – Typ 10 – 2438 x 3000 mm

0,00

Sanitärcontainer
Die Maße einzelner Container können auch individuell nach Ihren Ansprüchen und Bedürfnissen, die aus den Zwecken der zukünftigen Anwendung hervorgehen, projektiert werden.
Schneller Aufbau, Module in vertikaler als auch in horizontaler Richtung baubar, Transport zum Zielort und fachmännische Montage

Beschreibung

Technische Beschreibung der Container

Der Grundbauelement ist das OFC – CONTAINER – SYSTEM

1. MAßE STANDARD

Grundmaße des Containermoduls nach ISO-Standard:

Länge

Breite

Höhe

Außenmaße

6058 mm

2438 mm

2591 mm
2800 mm

Innenmaße

5888 mm

2268 mm

2300 mm
2500 mm

Gewicht

ca. 2200 kg

MAßE INDIVIDUELL

Die Maße einzelner Container können auch individuell nach Ihren Ansprüchen und Bedürfnissen, die aus den Zwecken der zukünftigen Anwendung hervorgehen, projektiert werden. Technologisch sind wir fähig und bereit die Container folgender Außenmaße zu fertigen:

Länge

Breite

Höhe

von 1500 bis 9000 mm

von 1000 bis 3300 mm

von 2400 bis 3300 mm

2. FARBAUSFÜHRUNG

Rahmen – RAL 9002 Grauweiss Wände – extern – RAL 9002 Grauweiss innern – RAL 9002 Grauweiss (alle RAL Farben  möglich)

3. RAHMENKONSTRUKTION

Der Rahmen des Containers ist von selbstragender geschlossener Konstruktion aus Stahl gebildet (dreimalige Stappelbarkeit wird damit versichert), die aus den gebogenen, gewälzten und gezogenen Stahlprofilen – Qualität 11 373 nach CSN 42 0002 geschweißt ist. Der Grundanstrich ist mit antikorrosiver Farbe durgeführt, der Überzuganstrich dann zweimal mit Farbe auf PUR-Basis in den Farbtönungen nach RAL. Falls der erhöhte Korrosionschutz gefordert wird wird der Rahmen aus verzinkten Stahlmaterialien gefertigt.

4. FUßBODEN:

VON OBEN :

  • PVC-Fußbodenbelag DOMO, Dicke 1,5 mm im Farbton 3100-22 „Marmor braun“ (als Oberflächengestaltung kann man auch den Gussfußboden auf Epoxidharzbasis oder Keramikfußboden benutzen). Der Übergang Fußboden/Wände ist mittels PVC-Stossleisten im Farbton „Eiche gold“ durchgeführt.
  • Holzspannplatte E21, Dicke 22 mm (Alternative für Sanitärräume: Zementplatte CETRIS 22 mm)
  • Dampfsperrefolie FATRAPAR D = 0,2 mm
  • Wärmeisolierung aus Mineralwolle, Dicke 80 – 120 mm dem Investor wunschgemäß
  • verzinktes Stahlblech profilliert D = 0,55 mm

FUßBODENBELASTUNG von 250 bis 2500 kg/m2 dem Investor wunschgemäß

5. AUßENWÄNDE

Zur Ummantelung sind die selbsttragenden wasserbeständigen Sandwichwandplatten der Dicke 50 mm mit PUR-Hartschaumfüllung benutzt. Die Außen- und Innenseiten dieser Platten sind von verzinktem Stahlblech mit langzeitigem Korrosivschutz gebildet. Die Außenseite ist fein profilliert, die Innenseite ist glatt, beide sind dann in Stuckimitation-Ausführung.

6. INNENTRENNWÄNDE

Die Innentrennwände sind von Rahmenkonstruktion aus Holzlatten D = 55 mm gebildet. Diese Konstruktion ist beiderseits mit weiss laminierter Holzspanplatte D =10mm belegt. Als Schall- und Wärmeisolierung wird Mineralwolle D = 40 mm benutzt.

7. DACH

VON OBEN :

  • verzinktes Trapezprofilstahlblech D=0,7 mm
  • Wärmeisolierung aus Mineralwolle, Dicke von 80 bis 200 mm dem Investor wunschgemäß
  • Dampfsperrefolie JUTAFOL N 170 Al
  • Holzspannplatte beidseitig weiss laminiert D=10 mm
  • Übergang Decke/Wände – weisse PVC-Stossleisten, Regenwasserabfluss ist mittels PVC-Röhren O63 in den Eckpfosten des Containers gelöst

STANDARDDACHBELASTUNG: 160 kg/m2

8. AUßENTÜREN

Die Außentüre sind aus verzinktem Stahlblech mit PUR- Schaumwärmedämmung, können voll oder mit Verglasung verschiedener Größe sein, mit Zyllinderschloss, weißem Plastbeschlag mit Klinke und drei Schlüssel versehen werden. Das meistbenutzte Türmaß ist 800/1970 mm. Das Futter und Türblatt wird mit PUR-Farbe in Farbtönungen nach RAL gestrichen.

9. INNENTÜREN

Das meistbenutzte Türmaß bei Innentüren ist 800/1970 mm und 600/1970 mm in weißem Stahlfutter. Die Tür kann voll oder mit Verglasung verschiedener Größe sein, mit Doseschloss und weßiem Plastbeschlag mit Klinke versehen werden. Die Grundfarbe ist platinweiß, kann aber auch in verschiedenen Holzimitationen (Buche, Eiche, Birnbaum,..) gelifert werden.

10. FENSTER

Die Kunstofffenster sind weiß, mit Dreh/Kippbeschlag, haben 1 oder 2 Fügel, sind mit Zweifachscheibe 4/16/4 mit u = 1,1 oder 1,4 Wm-2K-1 verglast. Die meistbenutzten Türmaße sind 900/1200 mm, 1200/1200 mm, 1500/1200 mm, 1800/1200 mm, in den Sanitärräumen dann 600/420 mm. Die Fenster sind in den meisten Fällen mit Vorfensterrollladen ausgestattet, man kann aber auch die klasischen Rollladen oder die feuerverzinkten Gitter liefern.

11. ELEKTROINSTALLATION

Die Elektroinstallation ist nach den geltenden Vorschriften und Normen ÄŒSN durchgeführt. Die Energiezufuhr ist entweder mittels Außensteckdose 400V/32A/5P gelöst, oder mittels Fußboden-/Wanddurchbruch in den Verteilungskasten mit Fehlerstromschutzschalter und ensprechenden Sicherungsschaltern. Die Innenleitung ist in der Decke des Containers installiert. Zu den einzelnen Anzapfstellen ist diese entweder in der Konstruktion der Trennwände oder in den Kabelleisten und kanälen an den Wänden geführt.
Die Container können mit folgendem Elektrozubehör ausgestattet sein:

  • Leuchtröhrkörper je 1x18W, 2x 18W, 1×36 W und 2x36W in Standard- oder Rasterausführung, standardweise mit IP 20 und IP 54 in den feuchten Räumen
  • Glühlichter 60 W in Standardausführung mit IP 20 und IP 54
  • Wand- und Einlassausschalter in verschiedener Ausführung
  • Wand- und Einlasssteckdosen 230V und 400V in verschiedener Ausführung
  • Telefon- und Computersteckdosen
  • elektrische Wandheizkonvektoren mit Leistung von 500 bis 2500 kW
  • elektrische Boiler und Durchlauferhitzer von verschiedener Kapazität un Leistung
  • und andere Ausstattung

12. SANITÄRAUSSTATTUNG

Die Container können mit Sanitärzubehör ausgestattet sein, wie z.B. Waschbecken, WC-Becken, Pissoir-Becken, Ausgüssen, Duschboxen in verschiedener Ausführung. Die Grundfarbe der Sanitäraustattung ist weiß.

13. ANDERE AUSSTATTUNG UND ZUBEHÖR

Auf Wunsch können die Container mit Büro- oder Wohnmöbel, mit kleiner Teeküche (Kocher mit 2 Kochplatten, rostfreies Geschirrwaschbecken mit Abtropfplatte, Einbaukühlschrank, Küchenschrank) und anderem ausgestattet sein.

Zusätzliche Information

Farbe

alle RAL Farben möglich
